DDC(Direct Digital Controller)直接數字控制，通常稱為DDC控制器。DDC系統的組成通常包括中央控制設備（集中控制電腦、彩色監視器、鍵盤、打印機、不間斷電源、通訊接口等）、現場DDC控制器、通訊網絡、以及相應的傳感器、執行器、調節閥等元器件。
1.直接數字控制器定義和主要功能
直接數字控制器又稱下位機。直接數字控制器的“控制器”指完成被控設備特征參數與過程參數的測量，并達到控制目的的控制裝置；“數字”的含義是控制器利用數字電子計算機實現其功能要求；“直接”說明該裝置在被控設備的附近，無須再通過其他裝置即可實現上述全部測控功能。
它具有可靠性高、控制功能強、可編寫程序，既能能獨立監控有關設備，又可連網通過通信網絡接受中央管理計算機的統一管理與優化管理。
? 主要功能
1.對現場設備進行周期性的數據采集。
2.對采集的數據進行調整和處理（濾波、放大、轉換）。
3.對現場設備采集的信息進行分析和運算并控制現場設備的運行狀態。
4.實時對現場設備運行狀態的檢查對比，對異常的狀態進行報警處理。
5.根據現場采集的數據執行預定的控制算法（連續調節和順序邏輯控制）。
6.通過預定的程序完成各種控制功能，包括P控制、PI控制、PID控制、開關控制、平均值控制、*大/*小值控制、焓值計算控制、邏輯運算控制和聯鎖控制等）。
7.對現場的設備執行各種命令（執行時間、事件響應程序、優化控制程序等）。
2.直接數字控制器的結構及原理
直接數字控制器內部包含了可編程序續的處理器，采用了模塊化的硬件結構。在不同的控制要求下，可以對模塊進行不同的組合。執行不同的控制功能。
可編程模塊化控制器是*靈活、功能*強的DDC 設備。它具備通信功能，控制程序可根據要求進行編寫或修改（比如CARE-excel編程），在系統設計和使用中，主要掌握DDC的輸入和輸出的連接。
工作原理：所有的控制邏輯均由微信號處理器，并以各控制器為基礎完成。這些控制器接收傳感器，常用觸點或其它儀器傳送來的輸入信號，并根據軟件程序處理這些信號，再輸出信號到外部設備。這些信號可用于啟動或關閉機器，打開或關閉閥門或風門，或按程序執行復雜的動作。這些控制器可用手操作中央機器系統或終端系統。
DDC控制器是整個控制系統的核心。是系統實現控制功能的關鍵部件。它的工作過程是控制器通過模擬量輸入通道(AI)和數字量輸入通道(DI)采集實時數據，并將模擬量信號轉變成計算機可接受的數字信號(A/D轉換)，然后按照一定的控制規律進行運算，*后發出控制信號，并將數字量信號轉變成模擬量信號(D/A轉換)，并通過模擬量輸出通道(AO)和數字量輸出通道(DO)直接控制設備的運行。
DDC 的輸入/輸出有四種：
? 模擬量輸入（AI）
模擬量輸入的物理、化學量有溫度、壓力、流量、液位、空氣質量等，這些物理化學量通過相應的傳感器測量并經過變送器轉變?yōu)闃?biāo)準的電信號。如：0—5V、0—10V、-10V—+10V、0—20mA、4—20mA等。這些標準的電信號與DDC的模擬量輸入口連接，經過內部的A/D轉換器變成數字量，再由DDC計算機進行分析處理。
? 數字量輸入（DI）
DDC計算機可以直接判斷DI通道上的開關信號，并將其轉化成數字信號（通為“1”、斷為“0”），這些數字量經過DDC控制器進行邏輯運算和處理。DDC 控制器對外部的開關、開關量傳感器進行采集。一般數字量接口沒有接外設或所接外設是斷開狀態時，DDC控制器將其認定為“0”，而當外設開關信號接通時，DDC控制器將其認定為“1”。
? 模擬量輸出（AO）
DDC控制器對外部信號的采集，通過DDC控制器分析處理后再輸出給輸出通道。當外部需要模擬量輸出時，系統經過D/A轉換器轉換后變成標準電信號。如：0—5V、0—10V、0—20mA、4—20mA等。模擬量輸出信號一般用來控制風閥或水閥，風閥和水閥，有氣動執行器和電動執行器兩種，氣動執行器是通過DDC 輸出的模擬量電信號來控制電氣轉換器，使其輸出對應的氣信號來控制氣動執行器。電動執行器是通過DDC輸出模擬量電信號直接控制電動執行器。
? 數字量輸出（DO）
DDC控制器對外部信號的采集，通過DDC 控制器分析處理后再輸出給輸出通道。當外部需要數字量輸出時，系統直接提供開關信號來驅動外部設備。這些數字量開關信號可以是繼電器的觸點、NPN或PNP三極管、可控硅元件等。它們被用來控制如接觸器、變頻器、電磁閥、照明燈等。
3.直接數字控制（DDC）系統
直接數字控制系統是指一個終端系統，是機械系統中用于服務于單獨區域的組成部分，例如：一個單獨的風機盤管控制器、VAV控制器、熱泵控制器等。
DDC終端是DDC的應用系統。這是應用于商業建筑的控制工業的新發展，它可提供整個建筑暖通空調系統的運行情況。
直接數字控制DDC系統的信息處理與控制的水平取決于機器設備的形式，如VAV終端，其操作系統通過設置是否需加熱或降溫的氣流溫度來設定給定值，根據氣流流量和給定值的*大*小流量值進行控制，也可設定的日程序、假日程序等。
如果裝有排氣感溫棒，還可根據排氣溫度進行控制。直接數字控制DDC系統可監控每個VAV的風扇運行時間和管道加熱器工作時間。
DDC 控制器作為控制系統的分站主要是和現場的設備進行連接。它們之間是通過RS-485網線進行連接，利用手持式編程器和PC機可以對DDC 進行編程，編程方式采用圖形化編程語言。可以實現比例、比例-積分、比例積分-微分、開關、*大 /*小值選擇、平均值、焓值、邏輯、聯鎖等控制功能。
DDC系統的優點
簡化操作；降低費用；提高舒適性；無需校準；改善控制方；提高房產價值；控制優越；控制靈活；改善居住條件；改善維護和服務。
DDC系統的特點
可將建筑聯網；能提供過往使用紀錄；操作人員不需要計算機經驗；DDC系統能協助顧問工程師；DDC系統對服務和管理公司的益處；DDC系統控制設備與機械系統設備之差異；DDC系統適用的建筑大小。
網絡適配器
LON 網絡適配器(LON 網卡)用于將管理中心計算機接入現場 LonWorks 網絡總線。LON 網絡通訊速率為 78Kbps。PCLTA-21網絡適配器用于臺式 PC 機的 PCI 插槽。
路由器
路由器是連接兩段LonWorks 網絡（一般是主干線和分支）的工具，主要用于優化網絡性能，提高網絡通訊質量。同時具有增加網絡傳輸距離，擴展網絡節點控制器數量的功能。主干線總線網絡拓?fù)浞绞酵ㄓ嵕嚯x一般不超過 2700 米，不超過63 個路由器，每個路由器可分一個分支，每個分支總線網絡拓?fù)渫ㄓ嵕嚯x一般不超過2700 米，DDC 數量不超過 63 個。
4.系統應用
照明控制系統
(1)監控對象：設置58個點對各樓層總照明配電箱進行實時監控。
(2)遠程定時控制：根據各樓層不同的作息時間，制定相應的控制時間表，編制相應的軟件控制程序，由定時開關控制29路照明控制箱的開關。
(3)狀態監視：樓控中心可對各路照明狀態進行監視，一旦出現異常情況，立即產生報警信息，提醒操作人員，通知維護人員進行維修。

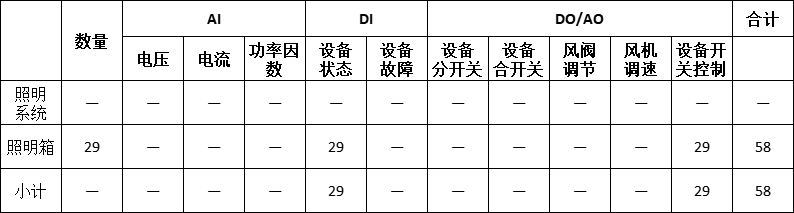

照明系統監控點統計
新風空調控制系統
(1)監控對象：設置121個點實現對14臺變風量空調機組進行遠程起停控制、節能控制、實時監視和故障診斷控制，對兩臺組合式空調進行遠程起停控制。
(2)遠程起停控制：當風機控制箱控制按鈕處于自動位置時，在樓控中心可遠程起動或停止風機；當控制按鈕處于手動位置時，可本地起停新風機組。
(3)節能控制：以新風入口溫度、新風出口溫度、所處季節等為參量，利用軟件編制相應新風機節能管理控制程序，對新風機組進行控制，對水閥的開度進行PID調節。
(4)實時監視：實時監視各新風機組、空調機的運行狀態及新風機組、空調機組有無故障報警。
(5)故障診斷 當檢測到新風機組、空調機組出現故障時，樓控中心立即發故障報警信息，提醒操作員通知相關人員維修設備。
(6)過濾器阻塞報警 空氣過濾器兩端壓差過大時發出報警信息，提示相關人員清掃。
(7)空氣質量監測點 在商場內設置空氣質量監測點，根據二氧化碳濃度直接調節變風量空調機組，從而調節新風回風，確保商場的新風流量滿足空調新風舒適感的要求。
新風空調系統監控點統計
供配電系統
(1)監控對象 需監控的設備包括1DP、2DP低壓進線柜和4DP聯絡柜，共設監控點21個。
(2)遠程控制 通過編制相應控制程序，實現對市電雙回路供電電源母線開關的遠程監控。
(3)實時監視 樓控中心可對空氣斷路器狀態、開關柜的進線電流、電壓、功率因數、頻率等進行實時監測并顯示。
(4)故障診斷 當市電供電電源出現故障(如缺相、斷電等)時，作出相應保護，并立即產生報告，提醒操作人員，通知維護人員進行維修。

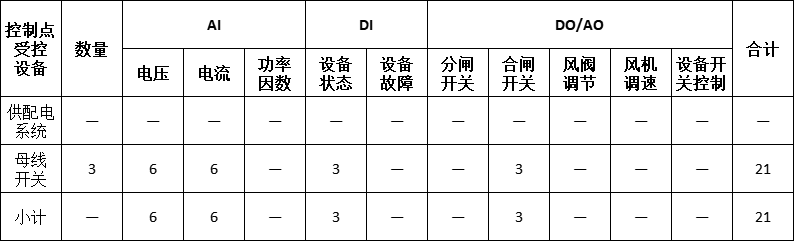

配電系統監控點分布
